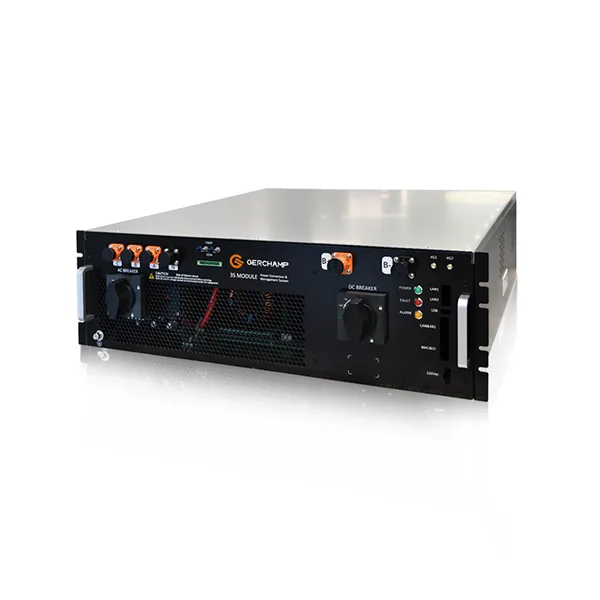

GHV3S: модуль 3S для BESS
GHV3S
GHV3S объединяет BMS (систему управления батареями), PCS (систему преобразования энергии), EMS (систему управления энергией) и HV Box (высоковольтный блок) в одном модуле. Собственная разработка обеспечивает интеллектуальную совместную работу компонентов, повышает уровень безопасности, снижает затраты на аппаратную часть, увеличивает эффективность преобразования, сокращает цикл разработки и упрощает эксплуатацию и обслуживание.
Ключевые особенности
| Технический параметр | Значение / подробности |
|---|---|
| Низкая стоимость | Конструкция «всё в одном» уменьшает габариты и снижает общую стоимость разработки. |
| Высокая эффективность и стабильность | Стратегическая интеграция 3S обеспечивает быстрый отклик и высокую стабильность. |
| Гибкая конфигурация | Гибкая настройка адаптируется к различным сценариям и продуктам ESS. |
| Удобная эксплуатация и обслуживание | Собственная система с интеллектуальным взаимодействием упрощает эксплуатацию и обслуживание. |
Характеристики продукта
Полные технические данные для модуля GHV3S 3S.
| Параметр | Результат |
|---|---|
| Описание | GHV3S-P100U10F / GHV3S-P135U10F |
| Номинальное питание | 220Vac / 100~240Vac |
| Потребляемая мощность | <200W(без нагрузки) |
| Максимальная эффективность преобразования | 98% |
| Габариты(ДШВ)/масса | 794800235mm/<82.55kg / 7941000235mm/<100kg |
| Метод охлаждения | Воздушное охлаждение |
| Уровень шума | <75dB |
| Степень защиты | IP20 |
| Рабочая температура/температура хранения /относительная влажность | -20~+50℃/-40~+125℃/0~95%(без конденсации) |
| Высота над уровнем моря | <3000m |
| Номинальная мощность AC | 100kW / 135kW |
| Схема подключения | 3-фазная 3-проводная (сетевой режим),3-фазная 3-проводная/3-фазная 4-проводная(автономный режим) |
| Перегрузочная способность AC | 10% перегрузка |
| Допустимое напряжение | 380/400Vac(-15%~15%) / 400Vac(-10%~15%) |
| Допустимая частота | 50Hz(-2.5~2.5) / 50Hz(-0.5~0.5) |
| Суммарные гармонические искажения тока | ≤5% |
| Коэффициент мощности | 0.99(-1~1) / (-1~1) |
| Номинальная мощность DC | 100kW / 135kW |
| Максимальный ток DC | 169A / 228A |
| Диапазон подключения DC | 650~900V / 650~950V |
| / | 2 канала LAN,3 канала CAN(2 канала CAN 2.0,1 канал CAN FD), 4 канала RS485,1 канал RS232,2 канала оптоволоконного сигнала |
| 4-канальный DO*L | Диапазон напряжения:9~32Vdc |
| Выходной порт | Ток: максимум 2.2A/один канал и 1.1A в непрерывном режиме |
| Номинальная мощность одноканального DO*L:26.4W | Номинальная мощность одноканального DOL:26.4W Общая номинальная мощность двухканального DOL:52.8W Общая номинальная мощность четырехканального DO*L:105.6W |
| Мгновенная мощность одного канала:192W | Мгновенная мощность одноканального DOL:192W Мгновенная мощность двухканального DOL:384W Мгновенная мощность четырехканального DO*L:768W |
| 4-канальный выход сухого контакта | Напряжение:24Vdc/1A Электрическая изоляция:3000Vdc |
| 7-канальный DI*L и 2-канальный пассивный DI | Диапазон низкого напряжения:<0.5VDC |
| Хранилище /внутренняя память /порт | 8GB/2GB/1-канальный порт USB(USB2.0) |
Система управления энергией

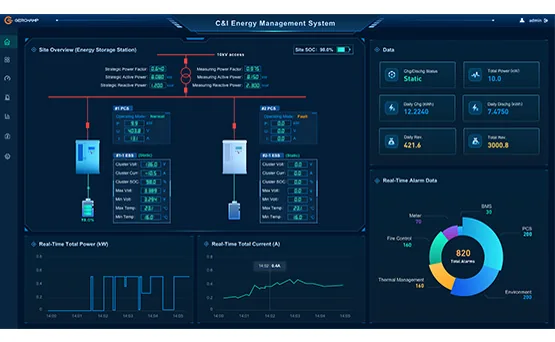

Панель управления системой управления энергией для коммерческих и промышленных объектов — мониторинг SOC площадки, мощности PCS, напряжения кластеров, состояния заряда/разряда, аварийных данных и аналитики энергопотребления в реальном времени.
