Беспроводной мониторинг АКБ G-TH WL
G-TH WL
Беспроводная система мониторинга аккумуляторных батарей G-TH WL использует технологию беспроводной связи ZigBee нового поколения, сокращая объем кабельной разводки на объекте вдвое и устраняя скрытые риски безопасности, связанные с избыточным количеством кабелей. Система сертифицирована CE и предназначена для базовых станций связи, подстанций, корпоративных серверных и других критически важных применений.
Ключевые особенности
| Технический параметр | Значение / подробности |
|---|---|
| Беспроводная связь ZigBee | Эксклюзивная беспроводная технология ZigBee обеспечивает надежную связь с малыми потерями для 600 элементов |
| Мониторинг и аварийные оповещения в реальном времени | Мониторинг напряжения, сопротивления и температуры полюсов в реальном времени с мгновенным оповещением об отклонениях |
| Усовершенствованное низкое энергопотребление | Ток модуля ниже 11 mA, что значительно меньше среднеотраслевого уровня |
| Высокоточная оценка SOC/SOH | Онлайн-идентификация параметров с алгоритмом Калмана и нечеткой нейросетевой моделью обеспечивает точность SOC ±5% |
Спецификации продукта
Полные технические данные по модулям беспроводной системы мониторинга аккумуляторных батарей G-TH WL и ее измерительным возможностям.
| Параметр | Значение |
|---|---|
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | - |
| Рабочая температура | -20 ~ +60°C (0 ~ 2000m ASL) |
| Относительная влажность | 5 ~ 95% |
| Атмосферное давление | 80 ~ 110 kPa |
| ПРОИЗВОДИТЕЛЬНОСТЬ СИСТЕМЫ | - |
| Триггер автоматического перезапуска | Встроенный WDT |
| MTBF | 100,000 часов |
| Емкость управления | До 6 цепочек, всего 600 элементов |
| Восходящая связь | RS485, LAN, сухой контакт · MODBUS/RTU, TCP, SNMP |
| Нисходящая связь | Радиочастота · протоколы ZigBee |
| СЕРТИФИКАЦИИ | - |
| EMC | EN 55032:2015+A11:2020, EN 55035:2017+A11:2020, EN 61000-3-3:2013+A1:2019, EN IEC 61000-3-2:2019 |
| RED | EN 301489-1 V2.2.3, EN 301489-17 V3.2.4 |
| Безопасность | EN 61010-1:2010 |
| Сертификация | CE, TTL |
| ЭНЕРГОПОТРЕБЛЕНИЕ МОДУЛЕЙ | - |
| G-TH-02WL | Питание от аккумулятора · ≤20 mA · <50 mW |
| G-TH-12WL | Питание от аккумулятора · ≤11 mA · <200 mW |
| GTC | Внешнее питание 10.8–13.8 VDC · ≤210 mA · <2 W |
| GCTB-485WL | Внешнее питание 10.8–13.8 VDC · ≤20 mA · <0.3 W |
| GCM-02NX | 100–240 VAC · ≤0.4 A · <15 W |
| ТОЧНОСТЬ ИЗМЕРЕНИЙ | - |
| Напряжение цепочки | 2 V / 12 V · ±0.5% · разрешение 0.1 V |
| Напряжение элемента | 2 V / 12 V · ±0.1% · разрешение 0.001 V |
| Внутреннее сопротивление элемента | 50–65,535 μΩ · ±2% · разрешение 1 μΩ |
| Температура | -5 ~ +99.9°C · ±1°C · разрешение 0.1°C |
| Ток заряда/разряда | ±1,500 A · ±1% · разрешение 0.1 A |
| SOC/SOH | Точность ±5% · разрешение 1% |

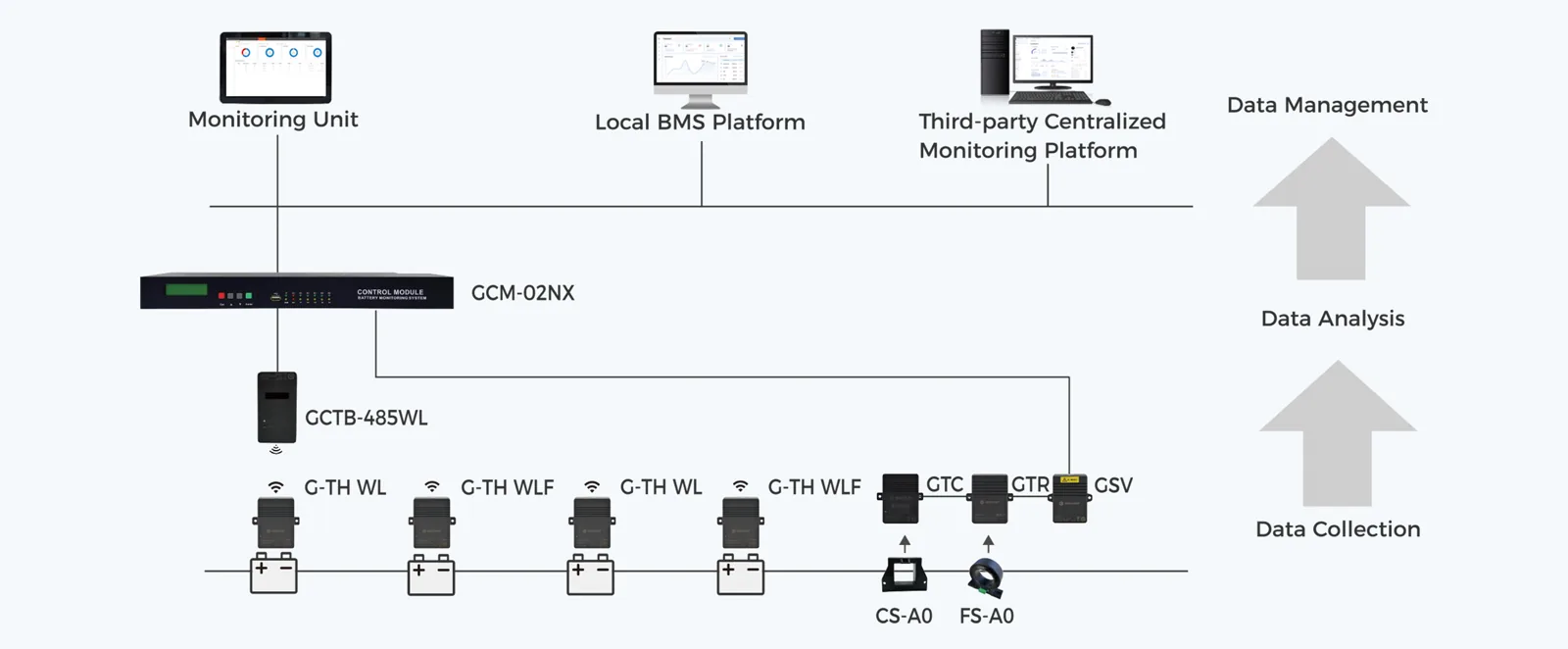

Архитектура системы
Топология беспроводного мониторинга G-TH WL: беспроводные датчики взаимодействуют через модуль управления GCM-HN с локальной BMS и централизованными платформами мониторинга.
