Модульный ИИ-ЦОД 500 кВт
Модульный AIDC «всё в одном» 500 кВт

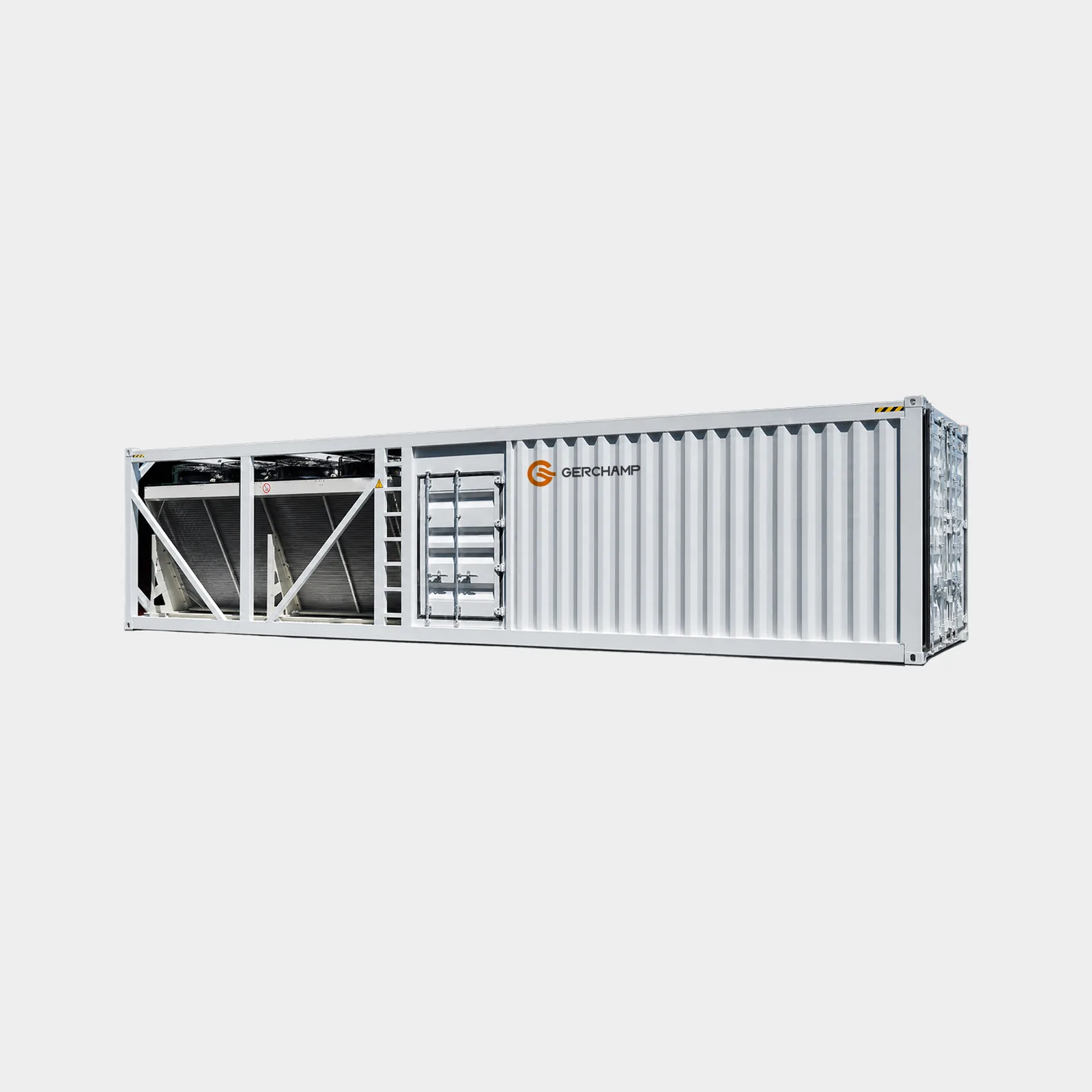

Gerchamp 500 kW All-in-One Modular AI Data Center объединяет аккумуляторные шкафы, шкафы UPS, тепловую нагрузку вторичного контура, CDU и сухой охладитель первичного контура в 12-метровом контейнере. Система сочетает электропитание и жидкостное охлаждение в едином контейнерном решении.
Ее можно развертывать рядом с объектами генерации возобновляемой энергии или на площадках с неиспользуемыми либо недозагруженными энергоресурсами. Используя доступную на месте электроэнергию и преобразуя ее в вычислительную мощность для ИИ, решение обеспечивает быстрое развертывание мобильных дата-центров большой мощности и высокой плотности для суперкомпьютерных кластеров.
Преимущества
| Технический параметр | Значение / подробности |
|---|---|
| Заводская интеграция для быстрого развертывания | Цифровое проектирование на основе BIM и заводская префабрикация объединяют серверные стойки, распределение питания, кабельную инфраструктуру, пожарную защиту и трубопроводы жидкостного охлаждения в систему, протестированную на заводе, сокращая объем монтажных работ и системной интеграции на площадке для более быстрого запуска. |
| Модульная масштабируемость и гибкое повторное развертывание | Стандартизированные контейнерные модули поддерживают поэтапное внедрение и расширение по мере необходимости, а также позволяют перемещать и повторно развертывать систему при изменении требований проекта. |
| Надежная архитектура электропитания | Силовой модуль объединяет разработанные Gerchamp UPS, NiZn BBU и BMS; ATS входит в стандартную комплектацию. Система поддерживает работу от сети, автономный режим и резервное питание для надежной подачи энергии на IT-нагрузки. |
| Единый мониторинг и интеллектуальная эксплуатация | Разработанная Gerchamp платформа DCIM обеспечивает единый мониторинг систем электропитания, жидкостного охлаждения, среды и безопасности. Она поддерживает оповещения в реальном времени, анализ PUE, управление жизненным циклом активов и планирование мощности для централизованного контроля и управления. |
Технические параметры
Спецификации продукта
Полные технические данные модульного ИИ-ЦОД Gerchamp «всё в одном» 500 кВт.
| Параметр | Значение |
|---|---|
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Масса | 13 737 / 17 993 кг (без / с учетом хладагента и серверов) |
| Габариты | 12 192 × 2 438 × 2 896~3 496 мм |
| Уровень шума (дБА) | 54–70 дБА на расстоянии 10 м (внутри/снаружи) |
| СИСТЕМА ОХЛАЖДЕНИЯ | |
| Циркуляционный насос | Высокоэффективный насос циркуляции хладагента, N+1 |
| Оборудование отвода тепла | Сухой охладитель |
| Общая холодопроизводительность по отводу тепла | До 465 260 ккал/ч |
| Номинальная рабочая температура серверов | 45–65 °C @ DB = 37 °C |
| Хладагент первичного контура | Смесь этиленгликоля и воды (соотношение смеси корректируется в зависимости от места развертывания; прибл. 345 л) |
| ТЕПЛОВЫЕ ХАРАКТЕРИСТИКИ | |
| Номинальный расчетный режим | 541 кВт |
| Расчетный режим при высокой температуре окружающей среды | 500 кВт |
| ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Входное питание | 3-фазное, 380–480 В, 60 Гц |
| Максимальная IT-нагрузка | 500 кВт |
| Время резервирования UPS | 15 мин при полной нагрузке |
| Потребление вспомогательных систем | 29,5 кВт (PUE = 1,06 при полной нагрузке) |
| УПРАВЛЕНИЕ И МОНИТОРИНГ | |
| PLC | Серия Siemens S70 |
| Сенсорная HMI-панель | 10“ MCGS (доступны Wi-Fi или 4G) |
| Связь | Modbus RTU (RS485) и TCP/IP |
| СИСТЕМА КОНДИЦИОНИРОВАНИЯ | |
| Кондиционирование IT-отсека | Опционально: 2 × 35 кВт, резервирование N+1 |
| Кондиционирование силового отсека | Блок 12 кВт |
| ПОЖАРНАЯ ЗАЩИТА | |
| Зоны обнаружения пожара | Внутри IT-стоек, в проходах и силовом отсеке |
| Система обнаружения пожара | Раннее обнаружение, дополнительное обнаружение внутри отсеков и панель управления пожарной сигнализацией |
| Система пожаротушения | Газовое пожаротушение чистым агентом HFC-227ea |
| Логика блокировки пожарной сигнализации | Отключение питания IT-оборудования + автоматическое отключение CDU / насосов охлаждения |
| Пожарное управление и удаленная сигнализация (интеграция с системой мониторинга электропитания и среды) | Сигналы в систему мониторинга площадки: Alarm, Trouble, Supervisory |
