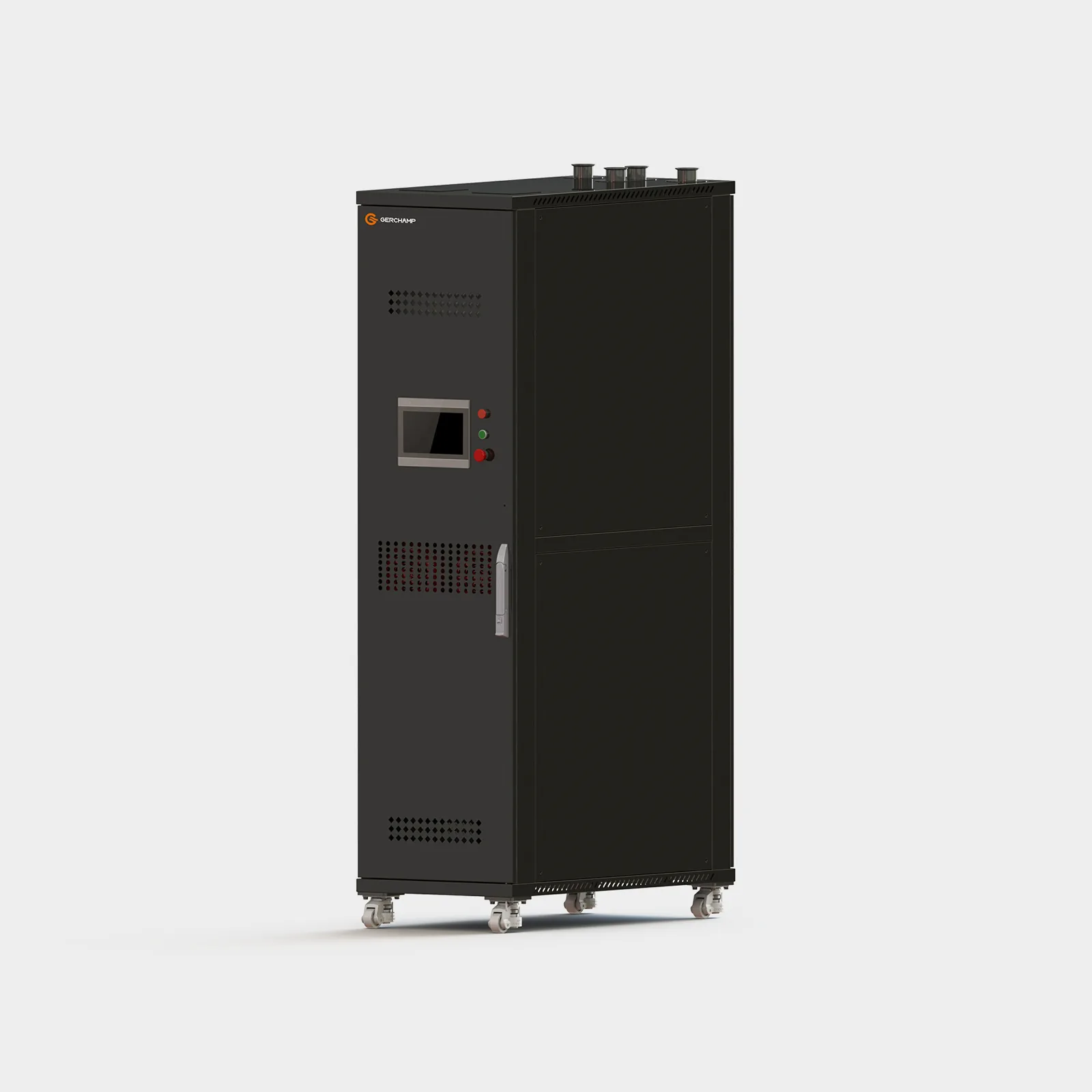

CDU жидкостного охлаждения 680 кВт
680 кВт/48U
CDU мощностью 680 кВт — это блок жидкостного охлаждения, который отводит тепло, выделяемое оборудованием, через теплообмен на вторичном контуре с помощью пластинчатого теплообменника и передает его в контур охлажденной воды на первичной стороне.
Ключевые особенности
| Технический параметр | Значение / подробности |
|---|---|
| Резервирование насосов | Использует конфигурацию насосов N+1 с циклическим переключением, обеспечивая непрерывную работу при отказе одного насоса. |
| Высокая холодопроизводительность при компактных размерах | Благодаря высокоинтегрированной конструкции трубопроводов занимает всего 1200 × 600 мм (Д × Ш) и способен отводить до 680 кВт тепла. |
| Удобный доступ для обслуживания | Шкаф электрического управления имеет откидную конструкцию. Во время обслуживания, например при снятии фильтрующих элементов или замене насосов, шкаф можно поднять с помощью гидравлических опор, обеспечив достаточное рабочее пространство. |
| Гибкое перемещение и транспортировка | Оснащен четырьмя усиленными роликовыми опорами в основании. Нижняя конструкция позволяет выполнять погрузку вилочным погрузчиком, а также обеспечивает удобное перемещение по полу для быстрой перестановки. |
Технические параметры
Спецификации продукта
Полные технические данные для рядного L2L CDU 680 кВт/48U.
| Параметр | Значение |
|---|---|
| ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ: CDU 680 кВт / 48U / L2L | - |
| Технические параметры | CDU 680 кВт / 48U / L2L |
| Номинальная холодопроизводительность | 680 кВт при ATD 4,0°C |
| Максимальный расход — работа одного насоса | 700 л/мин, внешняя разность давлений 2,0 бар |
| Максимальный расход — работа двух насосов для резервирования N+ | 1050 л/мин, внешняя разность давлений 3,4 бар |
| Тип теплоносителя вторичного контура | Чистая вода или PG25 |
| Резервирование насосов | Один насос (N) / два насоса (N+N) / переключение между двумя насосами |
| Перепад давления на первичном контуре | 0,8 бар (PG25) в типовых условиях (650 л/мин) |
| Диапазон температуры теплоносителя вторичного контура | 10–55°C, стандартно с контролем точки росы |
| Максимальное энергопотребление | 4,5 кВт (один насос) 7,3 кВт (два насоса) |
| Габариты (В × Ш × Г) и масса | 1900 × 600 × 1050 мм, 550 кг |
| Уровень шума на расстоянии 3 м (10 футов) | < 54 dBA |
| Электропитание (Европа, Азия и Тайвань) | 3P 380-480 V 50/60 Hz |
| Двойное питание (ATS) | Опциональные функции |
| Подключения первичного контура | Сверху или снизу, санитарный фланец 2½ дюйма |
| Подключения вторичного контура | Сверху или снизу, санитарный фланец 2½ дюйма |
| Фильтрация вторичного контура | Опционально 50 мкм/20 мкм |
| Коммуникация | RS485 RTU modbus, TCP/IP SNMP |
Прокрутите, чтобы увидеть все параметры
- Gerchamp-680-kW-48U-L2L-CDU-Leaflet3.pdf
