Система мониторинга АКБ G-TH
G-TH
Система мониторинга аккумуляторов G-TH оснащена ранним предупреждением терморазгона аккумулятора, высокоточным мониторингом SOC/SOH и комплексным интеллектуальным анализом аккумулятора. Благодаря сертификации UL, CE и REACH эта BMS для свинцово-кислотных аккумуляторов обеспечивает безопасную работу резервных батарей в центрах обработки данных, нефтяных и нефтехимических системах, а также системах рельсового транспорта.
Ключевые особенности
| Технический параметр | Значение / подробности |
|---|---|
| AI-анализ и раннее предупреждение терморазгона | Раннее прогнозирование терморазгона на основе анализа тока подзаряда и температуры |
| Усовершенствованное низкое энергопотребление | Снижает ток ожидания модуля G-TH до 3 mA, что значительно ниже среднего показателя по отрасли |
| AI-анализ данных | Выявляет слабые элементы и экспортирует понятные интеллектуальные отчеты в реальном времени |
| Высокоточный SOC/SOH | Достигает точности SOC ±5% с использованием фильтра Калмана и нечетких нейросетевых алгоритмов |
Спецификации продукта
Полные технические данные по модулям системы мониторинга аккумуляторов G-TH и их измерительным возможностям.
| Параметр | Значение |
|---|---|
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | - |
| Рабочая температура | -20 ~ +60°C (0 ~ 2000 м над ур. моря) |
| Относительная влажность | 5 ~ 95% |
| Атмосферное давление | 80 ~ 110 kPa |
| ПРОИЗВОДИТЕЛЬНОСТЬ СИСТЕМЫ | - |
| Триггер автоматического перезапуска | Встроенный WDT |
| MTBF | 100,000 часов |
| Управляемая емкость | До 6 стрингов, всего 600 элементов |
| Интерфейсы связи | RS485, LAN, сухой контакт · MODBUS/RTU, TCP, SNMP |
| СЕРТИФИКАЦИИ | - |
| EMC | EN 55032:2015+A11:2020, EN 55035:2017+A11:2020, EN 61000-3-3:2013+A1:2019, EN IEC 61000-3-2:2019 |
| Безопасность | EN 61010-1:2010 |
| Сертификация | CE, REACH, TTL |
| ЭНЕРГОПОТРЕБЛЕНИЕ МОДУЛЕЙ | - |
| G-TH-1V2 | Питание от аккумулятора · 7 mA (≤13 mA) · <30 mW |
| G-TH-02 | Питание от аккумулятора · 7 mA (≤13 mA) · <30 mW |
| G-TH-06 | Питание от аккумулятора · 3 mA (≤7 mA) · <50 mW |
| G-TH-12 | Питание от аккумулятора · 3 mA (≤7 mA) · <80 mW |
| GTC | Внешнее 10.8–13.8 VDC · ≤210 mA · <2 W |
| GTR | Внешнее 10.8–13.8 VDC · ≤210 mA · <2 W |
| GCM-HN | 100–240 VAC · ≤0.4 A · <15 W |
| ТОЧНОСТЬ ИЗМЕРЕНИЙ | - |
| Напряжение стринга | 20–800 V · ±0.5% · разрешение 0.1 V |
| Напряжение элемента | 1.2 / 2 / 6 / 12 V · ±0.1% · разрешение 0.001 V |
| Внутреннее сопротивление элемента | 50–65,535 μΩ · ±2% · разрешение 1 μΩ |
| Температура | -5 ~ +99.9°C · ±1°C · разрешение 0.1°C |
| Ток заряда/разряда | ±1,500 A · ±1% · разрешение 0.1 A |
| SOC/SOH | точность ±5% · разрешение 1% |
| ИНДИКАТОРЫ СОСТОЯНИЯ | - |
| Терморазгон | 🟢 Норма / 🟡 Раннее предупреждение / 🔴 Тревога |
| SOC | 🟢 Норма / 🟡 Раннее предупреждение / 🔴 Тревога |
| SOH | 🟢 Норма / 🟡 Раннее предупреждение / 🔴 Тревога |

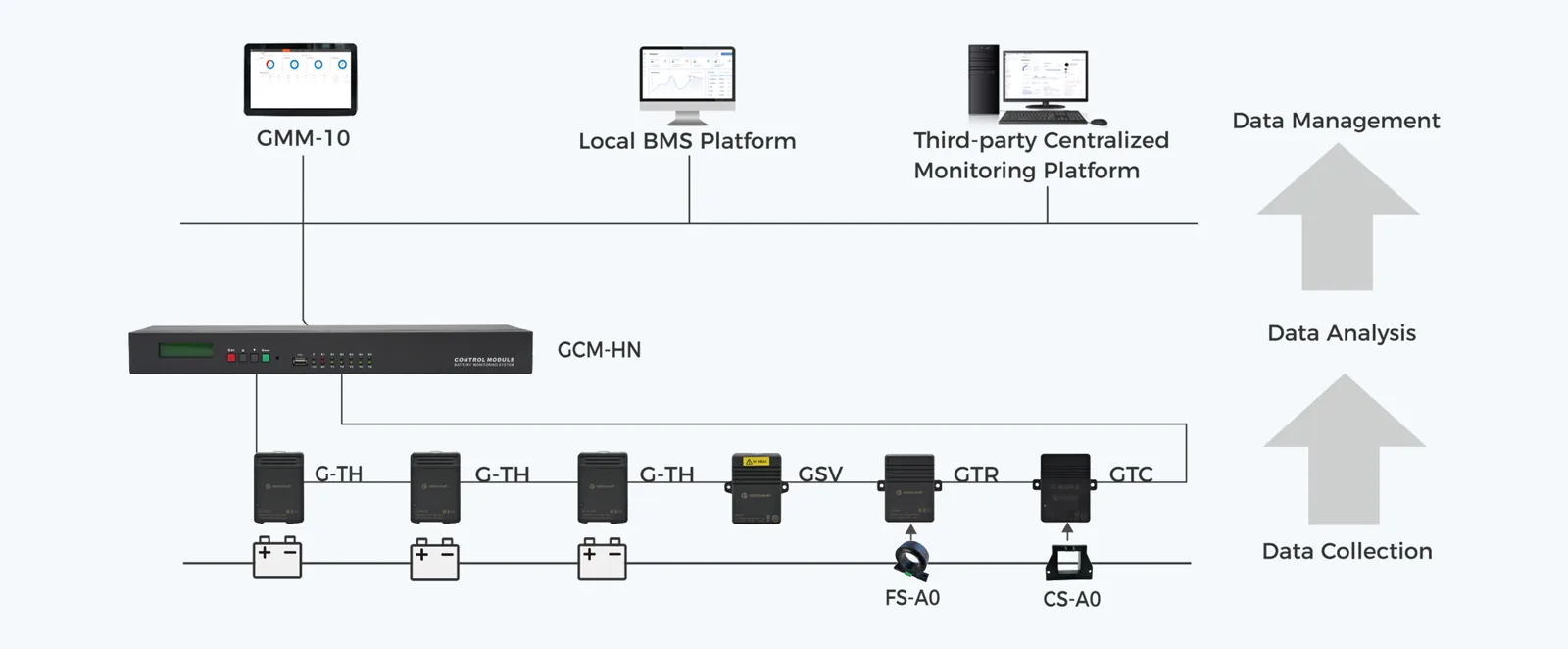

Архитектура системы
Распределенная топология мониторинга G-TH: модуль управления GCM-HN подключает датчики G-TH, а также модули GSV, GTR и GTC к локальной BMS и сторонним платформам для централизованного управления данными.
G-TH
Система мониторинга аккумуляторов G-TH оснащена ранним предупреждением терморазгона аккумулятора, высокоточным мониторингом SOC/SOH и комплексным интеллектуальным анализом аккумулятора. Благодаря сертификации UL, CE и REACH эта BMS для свинцово-кислотных аккумуляторов обеспечивает безопасную работу резервных батарей в центрах обработки данных, нефтяных и нефтехимических системах, а также системах рельсового транспорта.
Ключевые особенности
| Технический параметр | Значение / подробности |
|---|---|
| AI-анализ и раннее предупреждение терморазгона | Раннее прогнозирование терморазгона на основе анализа тока подзаряда и температуры |
| Усовершенствованное низкое энергопотребление | Снижает ток ожидания модуля G-TH до 3 mA, что значительно ниже среднего показателя по отрасли |
| AI-анализ данных | Выявляет слабые элементы и экспортирует понятные интеллектуальные отчеты в реальном времени |
| Высокоточный SOC/SOH | Достигает точности SOC ±5% с использованием фильтра Калмана и нечетких нейросетевых алгоритмов |
