نظام BMS لبطاريات الليثيوم ESS
G-BS
يتكوّن G-BS الخاص بأنظمة ESS من وحدة إدارة حزمة البطاريات (وحدة BMU)، ووحدة إدارة عنقود البطاريات (وحدة RCU)، ووحدة إدارة النظام (وحدة SCU)، ووحدة إدارة شاشة النظام (وحدة MM10). يدعم نظام إدارة بطاريات الليثيوم هذا منظومات تخزين طاقة بجهد يصل إلى 1500V، وهو معتمد وفق معايير UL وCE. اكتشف حل BMS عالي الجهد لبطاريات الليثيوم من Gerchamp، وتواصل معنا اليوم لمعرفة كيف يمكننا دعم احتياجاتك في تخزين الطاقة.
الميزات الرئيسية
| المعلمة الفنية | القيمة / التفاصيل |
|---|---|
| بنية 3+1 مستويات | وحدة MM10؛ وحدة SCU؛ وحدة RCU؛ وحدة BMU. |
| ترقية البرنامج عبر الإنترنت | يدعم التوصيل المباشر لذاكرة USB بوحدة SCU لإجراء الترقية؛ ويدعم ترقية EMS عبر وحدة SCU من خلال كمبيوتر مضيف. |
| دعم منافذ IO ثنائية الاتجاه لتحقيق الترميز التلقائي للعناوين | تدعم وحدة BMU منفذي IO ثنائيي الاتجاه لإرسال/استقبال التعليمات، ويمكن ترميز جميع وحدات BMU في عنقود واحد تلقائيًا، كما تدعم منافذ IO الإدخال الأعمى ثنائي الاتجاه. |
| وصول بيانات أجهزة مراقبة البيئة متعددة المنافذ | تدعم وحدات SCU اتصال CAN معزولًا بثلاث قنوات، واتصال LAN بثلاث قنوات، واتصال RS485 بثلاث قنوات، واتصال RS232 بقناة واحدة. كما تُحجز المنافذ لتلبية متطلبات وصول الأجهزة الأخرى بالكامل ضمن نظام ESS. |
المعلمات الفنية
مواصفات المنتج
البيانات الفنية الكاملة لنظام إدارة البطاريات G-BS.
| المعلمة | النتيجة |
|---|---|
| جهد الخلية | درجة حرارة الخلية / موازنة الخلية |
| النطاق | 0~5V / النطاق / -40~125℃ / التيار / 100mA/3.3V |
| الدقة | 1mv / الدقة / 0.1℃ / مقاومة الموازنة / 33Ω |
| دقة القياس | ≤5mv / دقة القياس / ≤1℃ / / / / |
| الدورة | 100ms / الدورة / 200ms / / / / |
| القناة | 4~24 سلسلة / القناة / 0~12 / / / / |
| الجهد الكلي | التيار الكلي / مراقبة العزل / SOC / SOH |
| النطاق | 0~1500V / النطاق / -500~500A / النطاق / 0~50MQ / النطاق / 0~100% / النطاق / 0~100% |
| الدقة | 0.1V / الدقة / 0.1A / الدقة / 0.1KΩ / الدقة / 1% / الدقة / 1% |
| دقة القياس | <1000V(1%FS) ≥1000V(0.5%) / دقة القياس / <1%FS / دقة القياس / <3%(500~1500V and>600KΩ) / دقة القياس / <±5% / دقة القياس / <±8% |
| الدورة | 100ms / الدورة / 50ms / الدورة / 8S / / / / |
| القناة | الموجب الكلي/الشحن المسبق / القناة / نطاق كبير/صغير/CAN / القناة / الموجب الكلي/السالب الكلي إلى هيكل الحزمة / / |
| Ethernet | RS485 / RS232 / CAN |
| عدد القنوات | 3 قنوات / عدد القنوات / 4 قنوات / عدد القنوات / قناة واحدة / عدد القنوات / قناتان |
| معدل الاتصال | 10M/100M / معدل الاتصال / 9600bps / معدل الاتصال / 9600bps / معدل الاتصال / 250Kbps |
| العزل الكهربائي | 3820Vdc / العزل الكهربائي / 3820Vdc / العزل الكهربائي / 3820Vdc / العزل الكهربائي / 3820Vdc |
| البروتوكول المدعوم | Modbus / البروتوكول المدعوم / Modbus / البروتوكول المدعوم / Modbus / البروتوكول المدعوم / بروتوكول الإنترنت |
مرّر لعرض جميع المعلمات
البنية
بنية النظام

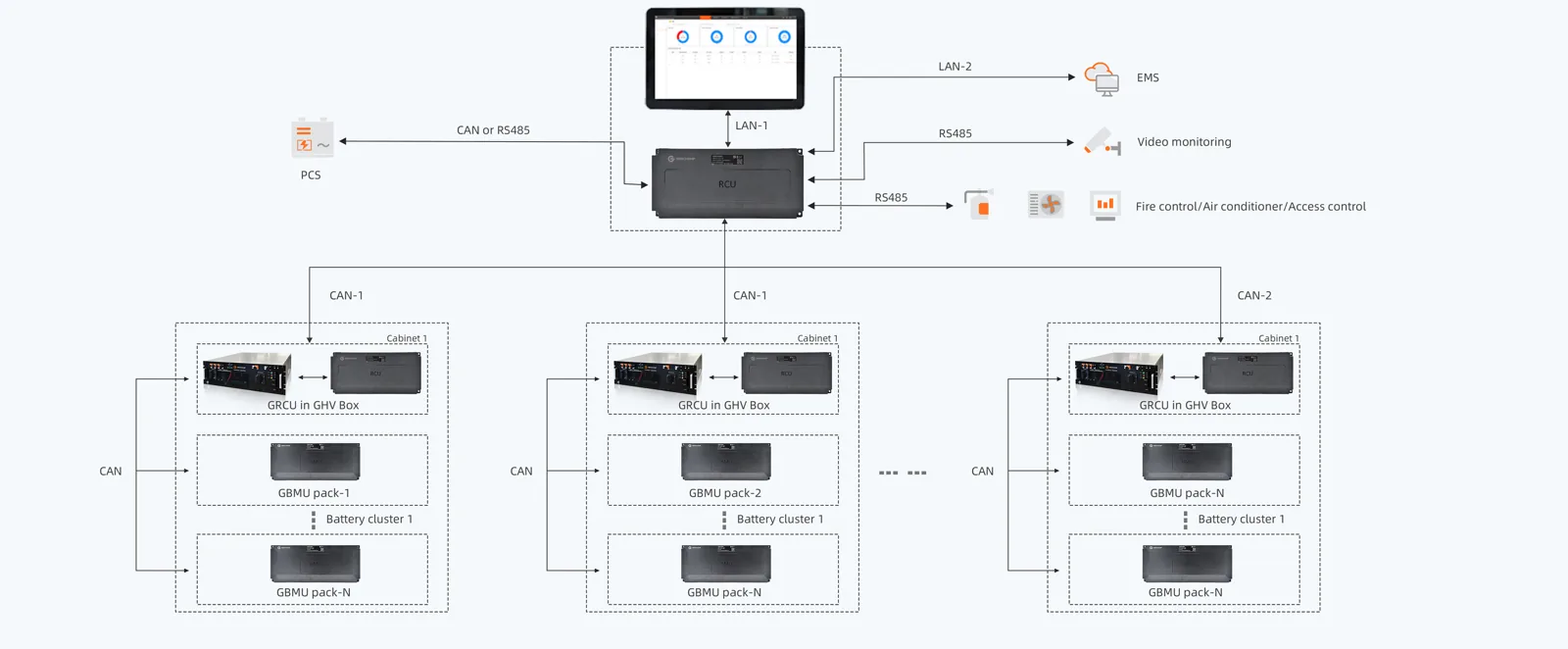

طوبولوجيا إدارة بطاريات ESS في G-BS — يتصل متحكم GSCU بصندوق GHV ووحدات GRCU التي تدير عناقيد البطاريات عبر ناقل CAN إلى PCS وEMS والأنظمة المساعدة.
