مواصفات نظام BMS لبطارية G-BP
G-BP
نظام إدارة بطارية الليثيوم G-BP الاحتياطي مصمم خصيصًا لمراكز البيانات الخضراء. يعتمد النظام على هيكل من 2+1 مستوى، مما يوفر جمع البيانات، والتحليل، ومعالجة المنطق، ورسم البيانات. يوفر حماية من الشحن الزائد، والتفريغ الزائد، والتيار الزائد، ودرجة الحرارة الزائدة، والدوائر القصيرة مع مراقبة سلامة البطارية في الوقت الحقيقي وتقدير دقيق لحالة الشحن/حالة الصحة.
الميزات الرئيسية:
الميزات الرئيسية
| المعلمة الفنية | القيم / التفاصيل |
|---|---|
| مراقبة النظام | يدعم ما يصل إلى 4 قنوات جهد إجمالي، 2 قناة تيار، 2 قناة لجمع حالة الشحن/حالة الصحة |
| تحكم ثنائي الاتجاه | نظام تحكم في تبديل الشحن/التفريغ |
| تكامل مع السحابة | جميع بيانات البطارية يتم تحميلها إلى السحابة عبر منفذ الشبكة |
| منطق حماية البرمجيات | تحكم مخصص في صندوق الجهد العالي مع تحكم في محور UPS ثنائي الاتجاه |
المعايير الفنية
مواصفات المنتج
بيانات فنية كاملة لنظام إدارة بطارية الليثيوم الاحتياطية G-BP (BMS).
| المعيار | القيمة |
|---|---|
| قياس الجهد | - |
| نطاق جهد الخلية | 0–5 V |
| دقة جهد الخلية | 0.001 |
| دورة أخذ عينات جهد الخلية | 100 ms |
| نطاق جهد النظام | 0–1,500 V |
| دقة جهد النظام | ±0.3% |
| دورة أخذ عينات جهد النظام | 100 ms |
| التيار والمقاومة | - |
| دقة تيار النظام | 0.001 |
| دورة أخذ عينات تيار النظام | 50 ms |
| دقة المقاومة الداخلية للخلية | 0.03 |
| درجة الحرارة | - |
| دقة درجة الحرارة | ≤1°C |
| دورة أخذ عينات درجة الحرارة | 100 ms |
| نطاق الكشف | -40 ~ +125°C |
| النظام | - |
| دقة تقدير SOC | <5% |
| نطاق جهد التشغيل | 9–32 VDC |
| درجة حرارة التشغيل | -20 ~ +65°C |
| رطوبة التشغيل | 5–95% RH (بدون تكاثف) |
| الإدارة الحرارية | تبريد بالهواء |
| مراقبة العزل | نعم |
مرّر لعرض جميع المعايير
البنية

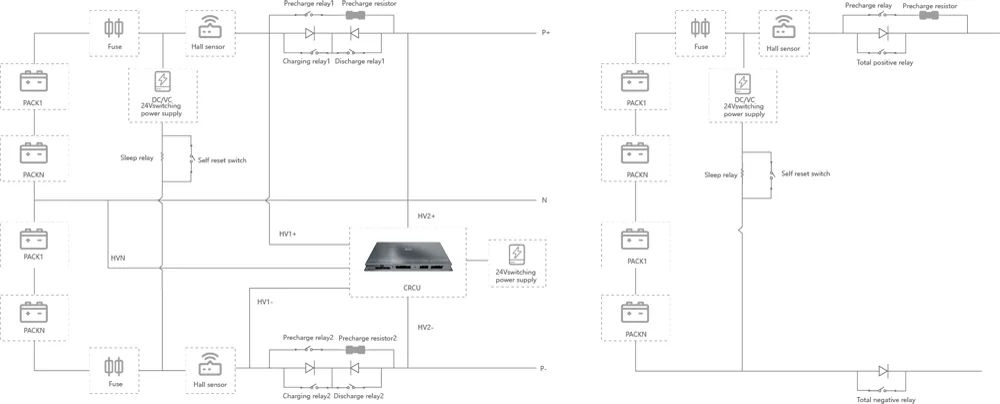

المخطط الكهربائي
طوبولوجيا كهربائية مزدوجة السلسلة لـ G-BP — يدير المتحكم المركزي CRCU مرحلات الشحن المسبق، ومرحلات الشحن/التفريغ، ومستشعرات Hall، والمراقبة على مستوى الحزمة لسلاسل بطاريات الليثيوم عالية الجهد.
